压敏电阻

  • 规格:WMR
  • 产品描述:万明电子-压敏电阻
  • 在线订购

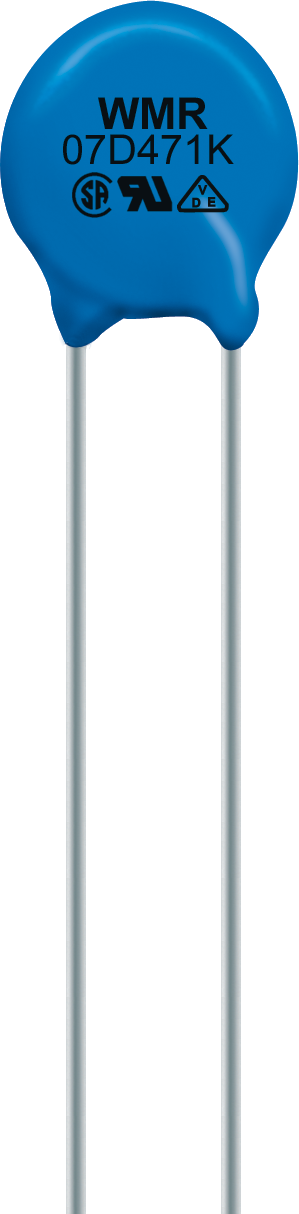

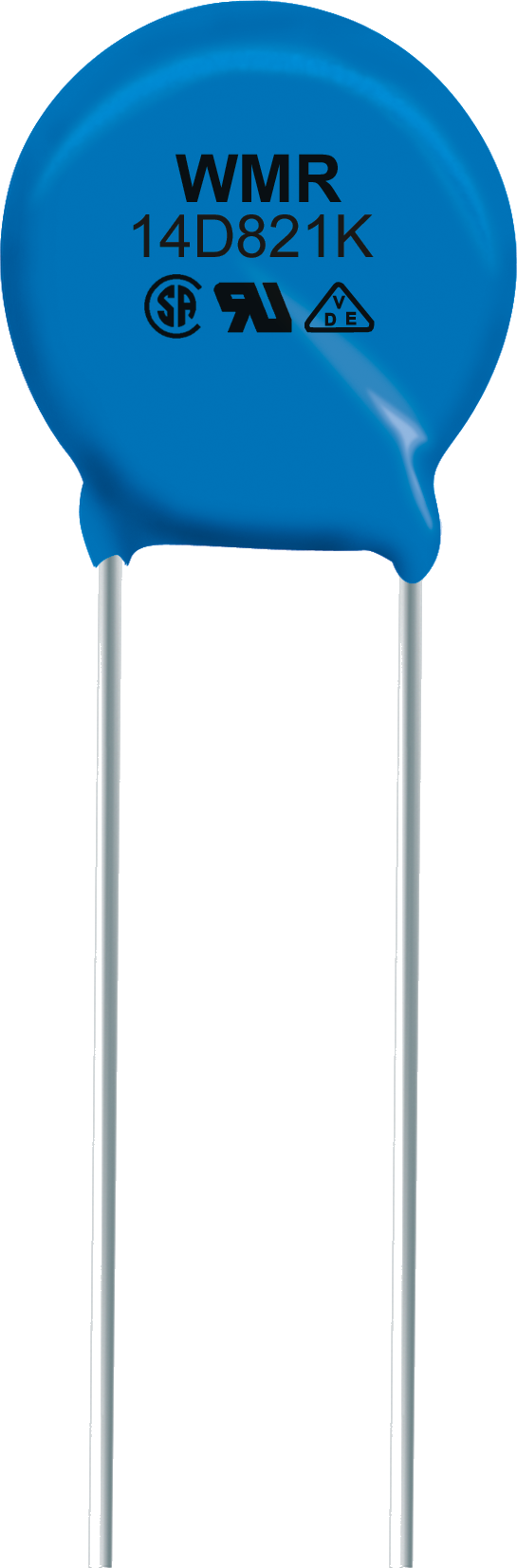

Leaded Varistors (Standar D Seriers)

Design
尺寸(mm)
允许最大电压(VAC)
Max Allowable Voltage(VDC)
DISK
11-350
14-360
DISK
11-420
14-560
DISK
10φ
11-680
14-895
DISK
14φ
11-1000
14-1465
DISK
20φ
11-1000
14-1465
DISK
25φ
130-680
170-895

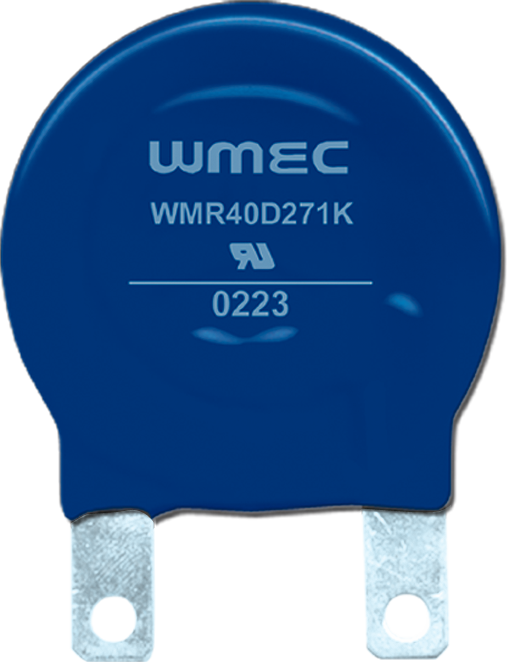

Strap Varistors (High E Seriers )

Design
尺寸(mm)
允许最大电压(VAC)
Max Allowable Voltage(VDC)
DISK
32φ
130-680
170-895
DISK
40φ
130-680
170-895
DISK
53φ
130-680
170-895
RECTANGULAR
34X34
130-680
170-895

Block Varistors(High E Seriers )

Design
尺寸(mm)
允许最大电压(VAC)
Max Allowable Voltage(VDC)
BLOCK
25φ
130-680
170-895
BLOCK
32φ
130-680
170-895
BLOCK
40φ
130-680
170-895
BLOCK
60φ
130-680
170-895
BLOCK
80φ
130-680
170-895




“压敏电阻"是一种具有非线性伏安特性的电阻器件,主要用于在电路承受过压时进行电压钳位,吸收多余的电流以保护敏感器件。英文名称叫“Voltage Dependent Resistor”简写为“VDR”, 或者叫做“Varistor"。压敏电阻器的电阻体材料是半导体,所以它是半导体电阻器的一个品种。现在大量使用的"氧化锌"(ZnO)压敏电阻器,它的主体材料有二价元素锌(Zn)和六价元素氧(O)所构成。所以从材料的角度来看,氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。 在中国台湾,压敏电阻器称为"突波吸收器",有时也称为“电冲击(浪涌)抑制器(吸收器)”。
压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性,当过电压出现在压敏电阻的两极间,压敏电阻可以将电压钳位到一个相对固定的电压值,从而实现对后级电路的保护。压敏电阻的主要参数有:压敏电压、通流容量、结电容、响应时间等。

压敏电阻的响应时间为ns级,比气体放电管快,比TVS管稍慢一些,一般情况下用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到几千Pf的数量级范围,很多情况下不宜直接应用在高频信号线路的保护中,应用在交流电路的保护中时,因为其结电容较大会增加漏电流,在设计防护电路时需要充分考虑。压敏电阻的通流容量较大,但比气体放电管小。压敏电阻器简称VDR,是一种对电压敏感的非线性过电压保护半导体元件。


压敏电阻的工作原理

当加在压敏电阻上的电压低于它的阈值时,流过它的电流极小,它相当于一个阻值无穷大的电阻。也就是说,当加在它上面的电压低于其阈值时,它相当于一个断开状态的开关  。

当加在压敏电阻上的电压超过它的阈值时,流过它的电流激增,它相当于阻值无穷小的电阻。也就是说,当加在它上面的电压高于其阈值时,它相当于一个闭合状态的开关  。


压敏电阻的选用及注意事项

选用压敏电阻器前,应先了解以下相关技术参数:标称电压是指在规定的温度和直流电流下,压敏电阻器两端的电压值。漏电流是指在25℃条件下,当施加最大连续直流电压时,压敏电阻器中流过的电流值。等级电压是指压敏电阻中通过8/20等级电流脉冲时在其两端呈现的电压峰值。通流量是表示施加规定的脉冲电流(8/20μs)波形时的峰值电流。浪涌环境参数包括最大浪涌电流Ipm(或最大浪涌电压Vpm和浪涌源阻抗Zo)、浪涌脉冲宽度Tt、相邻两次浪涌的最小时间间隔Tm以及在压敏电阻器的预定工作寿命期内,浪涌脉冲的总次数N等。
一般地说,压敏电阻器常常与被保护器件或装置并联使用,在正常情况下,压敏电阻器两端的直流或交流电压应低于标称电压,即使在电源波动情况最坏时,也不应高于额定值中选择的最大连续工作电压,该最大连续工作电压值所对应的标称电压值即为选用值。对于过压保护方面的应用,压敏电压值应大于实际电路的电压值,一般应使用下式进行选择:VmA=av/bc式中:a为电路电压波动系数;v为电路直流工作电压(交流时为有效值);b为压敏电压误差;c为元件的老化系数,;这样计算得到的VmA实际数值是直流工作电压的1.5倍 ,在交流状态下还要考虑峰值,因此计算结果应扩大1.414倍
另外,选用时还必须注意:
(1)必须保证在电压波动最大时,连续工作电压也不会超过最大允许值,否则将缩短压敏电阻的使用寿命;
(2)在电源线与大地间使用压敏电阻时,有时由于接地不良而使线与地之间电压上升,所以通常采用比线与线间使用场合更高标称电压的压敏电阻器。

压敏电阻所吸收的浪涌电流应小于产品的最大通流量。



应用范围

电源系统

浪涌抑制器

安防系统

电动机保护

汽车电子系统

家用电器


电阻的作用

压敏电阻有什么用?压敏电阻的最大特点是当加在它上面的电压低于它的阀值"UN"时,流过它的电流极小,相当于一只关死的阀门,当电压超过UN时,它的阻值变小,这样就使得流过它的电流激增而对其他电路的影响变化不大从而减小过电压对后续敏感电路的影响。利用这一功能,可以抑制电路中经常出现的异常过电压,保护电路免受过电压的损害。
例如:我们家用的彩电的电源电路中就使用了氧化锌压敏电阻,这里使用的压敏电阻压敏电压为470V,当瞬态的浪涌电压最大值(非有效值)超过470V时,压敏电阻就是体现他的钳位特性,把过高的电压拉低,让后级电路工作在一个安全的范围内。


应用类型

不同的使用场合,应用压敏电阻的目的,作用在压敏电阻上的电压/电流应并不相同,

因而对压敏电阻的要求也不相同,注意区分这种差异,对于正确使用是十分重要的。
根据使用目的的不同,可将压敏电阻区分为两大类:①保护用压敏电阻,②电路功能用压敏电阻。

保护电阻

(1) 区分是电源保护用压敏电阻器,还是信号线、数据线保护用压敏电阻器,它们要满足不同的技术标准的要求。
(2) 根据施加在压敏电阻上的连续工作电压的不同,可将跨电源线用压敏电阻器区分为交流用或直流用两种类型,压敏电阻在这两种电压应力下的老化特性表现不同。
(3) 根据压敏电阻承受的异常过电压特性的不同,可将压敏电阻区分为浪涌抑制型、高功率型和高能型这三种类型。
★浪涌抑制型:是指用于抑制雷电过电压和操作过电压等瞬态过电压的压敏电阻器,这种瞬态过电压的出现是随机的,非周期的,电流电压的峰值可能很大。绝大多数压敏电阻器都属于这一类。
★高功率型:是指用于吸收周期出现的连续脉冲群的压敏电阻器,例如并接在开关电源变换器上的压敏电阻,这里冲击电压周期出现,且周期可知,能量值一般可以计算出来,电压的峰值并不大,但因出现频率高,其平均功率相当大。
★高能型:指用于吸收发电机励磁线圈,起重电磁铁线圈等大型电感线圈中的磁能的压敏电压器,对这类应用,主要技术指标是能量吸收能力。
压敏电阻器的保护功能,绝大多数应用场合下,是可以多次反复作用的,但有时也将它做成电流保险丝那样的"一次性"保护器件。例如并接在某些电流互感器负载上的带短路接点压敏电阻。

作用

压敏电阻主要应用于瞬态过电压保护,但是它的类似于半导体稳压管的伏安特性,还使它具有多种电路元件功能,例如可用作:
(1)直流高压小电流稳压元件,其稳定电压可高达数千伏以上,这是硅稳压管无法达到的。
(2)电压波动检测元件。
(3)直流电平移位元件。
(4)均压元件。

(5)荧光启动元件


基本性能

(1)保护特性,当冲击源的冲击强(或冲击电流Isp=Usp/Zs)不超过规定值时,压敏电阻的限制电压不允许超过被保护对象所能承受的冲击耐电压(Urp)。
(2)耐冲击特性,即压敏电阻本身应能承受规定的冲击电流,冲击能量,以及多次冲击相继出现时的平均功率。
(3)寿命特性有两项,一是连续工作电压寿命,即压敏电阻在规定环境温度和系统电压条件应能可靠地工作规定的时间(小时数)。二是冲击寿命,即能可靠地承受规定的冲击的次数。
(4)压敏电阻介入系统后,除了起到"安全阀"的保护作用外,还会带入一些附加影响,这就是所谓"二次效应",它不应降低系统的正常工作性能。这时要考虑的因素主要有三项,一是压敏电阻本身的电容量(几十到几万PF),二是在系统电压下的漏电流,三是压敏电阻的非线性电流通过源阻抗的耦合对其他电路的影响。
