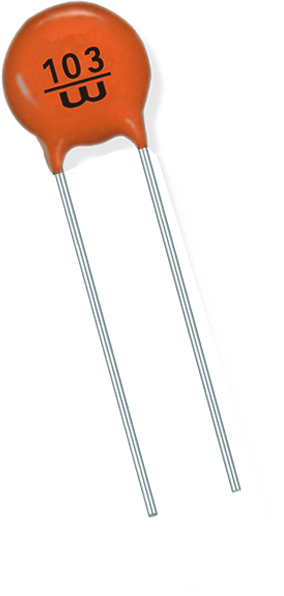

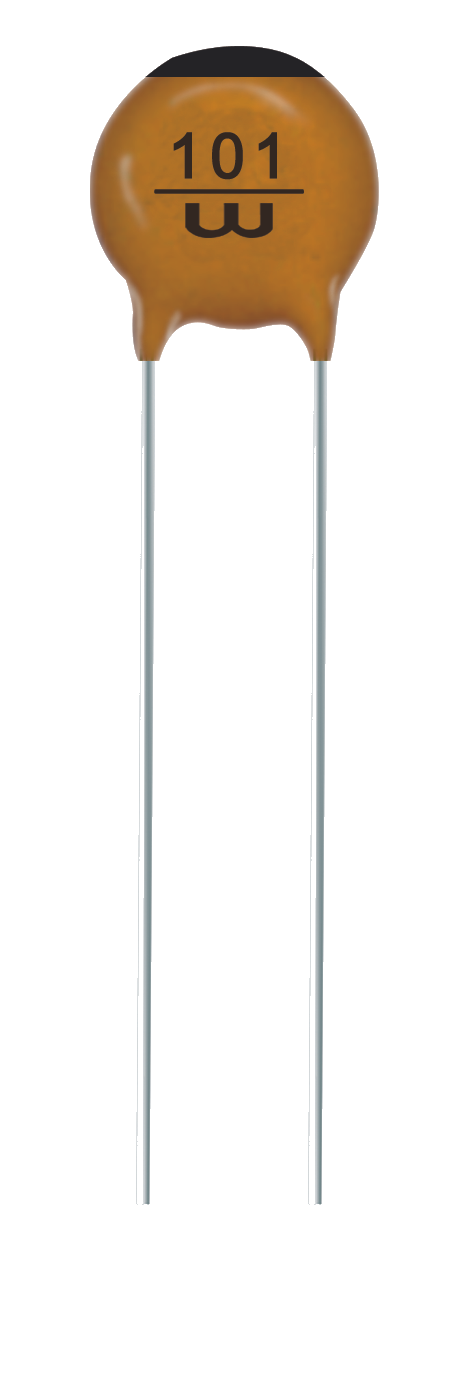

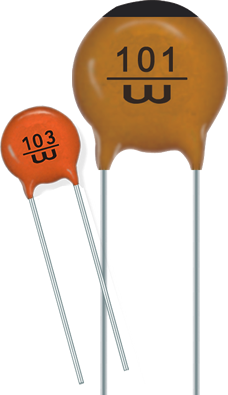

陶瓷电容

制作原理：

用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质，并用烧渗法将银镀在陶瓷上作为电极制成。它又分高频瓷介和低频瓷介两种。具有小的正电容温度系数的电容器，用于高稳定振荡回路中，作为回路电容器及垫整电容器。低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用，或对稳定性和损耗要求不高的场合〈包括高频在内〉。这种电容器不宜使用在脉冲电路中，因为它们易于被脉冲电压击穿。

分类：

陶瓷电容按照封装不同可分为插件和贴片式！按照介质不同可分为I类瓷介电容和II类瓷介电容，通常NP0,SL0,COG是I类瓷介电容，X7R,X5R,Y5U,Y5V是II类瓷介电容， I类瓷介电容容量稳定性很好，基本不随温度，电压，时间等变化而变化，但是一般容量都很小，而II类瓷介电容容量稳定性很差，随着温度，电压，时间变化幅度较大，所以一般用在对容量稳定性要求不高的场合，如滤波等！

Important parameter：

1. Capacitance

2. Rated voltage

3. Tolerance

4. Size

C = (εoεr A) / d

εo is the permittivity of free space

εr is the relative dielectric constant

A is the area of a plate

d is the separation between the plates.

用途：

在大功率、高压领域使用的高压陶瓷电容器，要求具有小型、高耐压和频率特性好等特点。随着材料、电极和制造技术的进步，高压陶瓷电容器的发展有长足的进展，并取得广泛应用。高压陶瓷电容器已成为大功率高压电子产品不可缺少的元件之一。 高压陶瓷电容器的用途主要分为送电、配电系统的电力设备和处理脉冲能量的设备。
